產品介紹

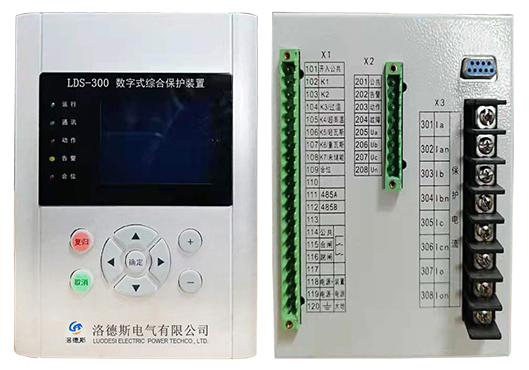

LDS-300系列微機保護測控裝置是我公司為適應我國工業電氣自動化發展的需要，積累多年電力自動化運行經驗，吸收國內外先進技術，向廣大用戶推出的集保護、測量、控制、通訊于一體的高性能微機保護測控裝置，廣泛適用于10kV及以下電壓等級開關站及用戶配變的新建與改造工程?？梢苑稚⒃陂_關柜就地安裝。
主要特點
● 高標準硬件設計.采用意法半導體(ST)32位M3核單片機技術,內含高精度的A/D轉換器,精度高、響應快、系統穩定性好;
● 人機界面友好:液晶中文顯示，實時更新，操作簡單方便，菜單簡潔明了;
● 可靠的自檢功能:完善的裝置自我診斷功能，使維護簡便，提高了安全運行可靠性;
● 高標準的電磁兼容性能LDS-900系列微機保護控制自動化系統對提高產品的整體電磁兼容性能給予了前所未有的重視;
● 裝置設計不再局限于某些部分滿足抗干擾標準，而是從裝置的交流輸入、直流電源、開關量輸入、開關量輸出以及通信等各個環節進行電磁兼容設計;
● 完整的事件記錄功能，所有記錄掉電保持;
● 完善的軟硬件看門狗,保證裝置可靠運行;
● 高等級、高品質保證的元器件選用，采用多層板技術和SMT工藝;
● 1個高速以太網通信接口和獨立的RS485總線和，支持雙網絡以太網IEC-60870-5-103和modbus 傳輸規約，方便與各種管理系統進行通訊連接，實現綜合自動化功能;
● 模塊化硬件、軟件設計,方便實現產品的升級管理;
● 工程美學設計:集成度高、體積小、重量輕，便于分散安裝;
● 出口采用多重組合邏輯，增加出口故障檢查，保證出口操作的準確性和安全性;
● 具有完整的斷路器操作回路，可選交直流通用操作回路。
主要數據參數
| 額定參數 | 測量誤差 | 溫度影響 | |||
|---|---|---|---|---|---|
| 交流電流 | 5A或1A | 測量電流電壓 | 不大于 ±0.2% | 正常工作溫度 | -10℃~55℃ |
| 交流電壓 | 100V或100/√3V | 有（無）功功率 | 不大于 ±0.5% | 極限工作溫度 | -25℃~70℃ |
| 交流頻率 | 50Hz | 保護電流 | 不大于 ±3% | ||
| 電源電壓 | 220V或110V（交、直流通用） | ||||
| 過載能力 | 功率消耗 | ||||
| 交流電流回路 | 2倍額定電流 | 連續工作 | 交流電流回路 | In=5A(1A) 每相不大于1VA(0.5VA) | |
| 10倍額定電流 | 允許10s | 交流電壓回路 | U=UN 每相不大于0.5VA | ||
| 40倍額定電流 | 允許1s | 裝置整機回路 | 正常時不大于15W，動作時不大于30W | ||
| 交流電壓回路 | 1.2倍額定電壓 | 連續工作 | |||
| 直流電源回路 | 70%—120%額定電壓 | 連續工作 | |||
引用標準
LDS-300系列微機保護測控裝置均按下列標準和規定進行設計、制造、檢驗和安裝，所用標準均為是新版IEC和中國GB標準及國際單位SI制。
| IEC255-5 | 《絕緣電壓、沖擊耐壓測試》 | DL/T587-1996 | 《微機繼 電器保護裝置運行管理規程》 |
| IEC255-6 | 《高頻干擾電壓測試》 | DL 5002-91 | 《地區電網電力調度自動化設計技術規程》 |
| IEC529 | 《防護等級》 | DL 5003-91 | 《電力系統調度自動化設計規程》 |
| IEC255-22-2 | 《靜電放電試驗》 | DL516-93 | 《電網調度自動化運行管理規程》 |
| IEC255-22-4 | 《快速瞬變干擾試驗》 | DL/T634-1997 | 《運動設備及系統第五部分傳輸規約第101篇基本遠動任務配套標準》 |
| GB/T14537-93 | 《量度繼電器和保護裝置》 | DL/T578-1995 | 《計算機監控系統基本技 術條件》 |
| GB6162 | 《靜態繼電器和保護裝置的電氣干擾試驗》 | DL/T478-1995 | 《靜態繼 電保護及安全自動裝置通用技術條件》 |
| GB14285-93 | 《繼電保護和安全自動裝置技術條件》 | GB50062-1992 | 《電力裝置的繼電器及繼電保護和自動裝置規范》 |
| GB50171-92 | 《電氣裝置安裝工作盤、柜及二次回路施工及驗收規范》 | SD276-88 | 《靜態比率差動保護裝置技術條件》 |
| GB/T13729-92 | 《遠動終端通用技術條件》 | GB/T13730- -92 | 《地區電網數據采集與監控系統通用技術條件》 |
| GB2423.1 | 《電工電子產品基本環境試驗規程A低溫試驗》 | GB-2889-98 | 《計算機站場地技術條件》 |
| GB2423.1 | 《電工電子產品基本環境試驗規程A高溫試驗》 | IEC255-21-1 | 《振動試驗標準》 |
| GB2423.1 | 《電工電子產品基本環境試驗規程A溫熱試驗方法》 | IEC255-21-2 | 《沖擊和碰撞試驗標準》 |
| NDGJ8-89 | 《火力發電廠、變電所二次接線技術規定》 | DL/451-91 | 《循環式遠動規約》 |
| 電安生[1994]191 | 《電力系統繼電保護及安全自動裝置及事故措施要點》 |
