LDS-8000系統構成方式

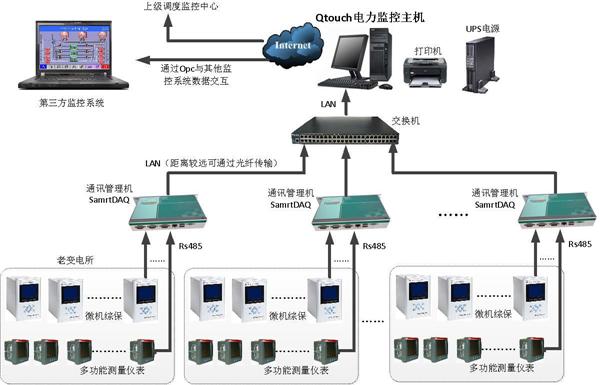

LDS-8000變電站自動化系統采用分層分布式結構，披縱向分為變電站層、網絡層和間隔層。
LDS-8000的間隔層在站內按間隔分布式配置。間隔層的設備均可根據需要下放至就地，減少大量的二次授線。各間隔設備相對獨立，僅通過通信網互聯，并同變電站層的設備通信，取消了大量引入主控室的信號、測量、控
制、保護等使用的電纜，節省投資，提高系統可靠性。
LDS-8000的網絡層采用平衡式網絡方式，網絡接點投入和退出，系統自動識別其配置文件，自動在網絡中建 立相應的管理文件，均不影響網絡運行。在網絡層的硬件設計中，采用特殊的直臨供電HUB,改變了交腕供電的
HUB在全系統中抗干擾的薄弱環節,使系統除了裝置外整郎抗干擾性能達到最高。
LDS-8000的變電站層設備也采用分布式、開放式的設計，組態完成站內監控功能，全面提供設備狀態監視及 控制、保護信息記錄與分析等功能。變電站層設備采用此種配置模式，一方面保證了系統整伽的可靠性，另一方面，
也使得功能選擇、配置更靈話、更合理。
LDS-8000變電站自動化系統從功能上可以分為變電站計算機監控系統、通信子系統、保護與控制子系統以及 測控子系統等若干部分。
主要技術指標
| 1. 系統最大容量 | 3. 數據通信 |
|---|---|
|
遙測量：4024個 遙信量：4096個 遙控量：256個 遙調量：32個 電度量：428個 |
3/I站內通信 以太網結構，網絡速率為：10/100MbPS 3.2遠方轉發 主備信道自動切換 速率：（300-64000） bPS |
| 2. 主要技術性能 | 4. 雙機自動切換 |
|
2/I脈沖輸入量 允許脈沖寬度：s?10ms 允許脈沖電平：W30V 2.2事故順序記錄 記錄分辨率：w2ms 2.3遙控動作成功率 遙控動作成功率：100% 2.4有實時數據的畫面整幅調出響應時間 畫面調入：w2s 數據刷新：（可設定） 2.5數據處理速度 從數據采集到主站顯示：w3s 遙調命令傳輸時間：w2s（可設定） 遙控命令選擇、執行或撤銷傳輸時間：^1s（6T設定） |
雙機自動切換： 站Os何設定） |
| 5. 歷史數據存檔 | |
| 測量數據存檔最小時間間隔為1Min,生存周期為2年。 保護信息、事件記錄、越限記錄等，主存周期為1年。 | |
| 6. 系統可用率 | |
| 系統可用率：99.98% | |
| 7. 平均無故障時間 | |
| 平均無故障時間（MTBF）： ^20000ho | |
| 8. 使用環境 | |
|
環境溫度 站級工作站：0￡?4CTC 間隔層設備：一5X： -+45X： （-20X： -+60X：） 相對濕度：5%-95% 大氣壓力：80kPa~110kPa |
主要功能
| 數據采集及處理功能 | 顯示打印功能 |
|---|---|

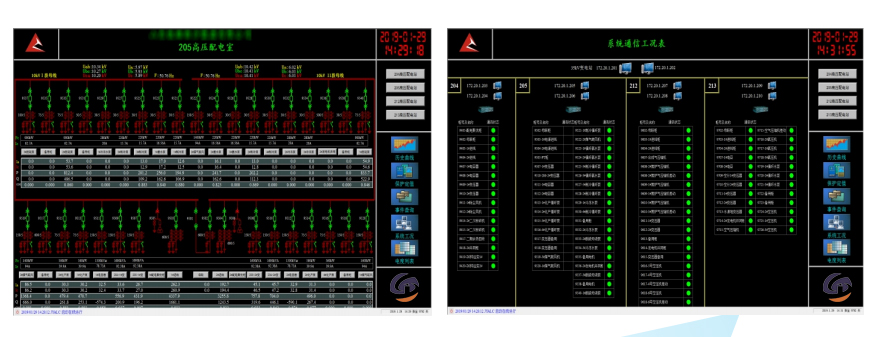

| 按電氣間隔分布配置或集中配置綜合測控終端，完成 開關量、模擬量、脈沖量等信息的采集及處理，并將處理 后的信息上傳。 | 支持多窗口、分層顯示各種接線圖、地理圖、系統圖、曲 線、潮痂圖、事件列表、保護信息、報表、三維棒圖等。可人 工、自動或定時打印各種報表、曲線、事件等。 |
| 控制操作功能 | 操作票系統功能 |
| 控制各電氣間隔的斷路器、電動隔離刀閘的分閘/合閘 操作?？刂撇僮骺捎烧炯壒ぷ髡緦崿F(xiàn)，也可在各間隔層測 控終端通過手動操作完成。 | 能生成、預演、執行、管理及打印操作票。 |
| 保護設備管理功能 | |
| 保護設備庫管理、定值召喚及設置、保護信息的處理等。 | |
| 防誤操作閉鎖控制功能 | 故障錄肢分析功能 |
| 可以設計操作閉鎖邏輯，達到防誤操作。 | 對系統采集的擾動數據處理保存，并逬行陂形顯示、故障分 析、打印等。 |
| 報警及事件記錄功能 | 系統自診斷與自恢復功能 |
| 將遙圖越限、正常遙信變位、事故變位、SOE、保護 信息、遙控記錄、操作記錄等信息集中統一管理，分類記 錄井處理。 | 系統會不斷的自我診斷，如發生錯誤會自行修復。 |
| 歷史記錄功能 | 遠動功能 |
| 負責定期地將處理后的數據保留入歷史庫，以供趨勢 分析、統計計算之用。 | 可以實現數據的上傳和遠方控制。 |
| 遠程監視和維護功能 | |
| 利用Modem實現遠程監視及維護。 |
LDS-8000+計算機監控系統是在總結數干套電力監控系統成功應用的基礎之上，面向電力自動化當前及 未來發展趨勢，全新設計的新一代電網自動化應用平臺。可應用于各個電壓等級的電廠、常規變電站和數字 化變電站。
LDS-8000+計算機監控系統按照全站信息數字化、通信平臺網絡化、信息共享標準化的基礎要求，通過 個應用系統的集成和優化，實現全站信息的統一接入、統一存儲和統一展示，實現運行監視、操作與控制、 信息綜合分析與智能告警、運行管理和輔助應用等功能。
產品特點
| 功能 | |
|---|---|
| 數據采集與處理 | CVT運行監視 |
| 支持IEC 61850 | 支持SNTP對時 |
| 支持IEC 60870-5-104 | 智能告警及事件記錄 |
| 拓?fù)渲? | 故障信息綜合分析決策 |
| 電網運行狀態可視化監視 | 保護設備管理 |
| —次設備狀態可視化監視 | 事故追憶 |
| 控制操作 | 全景事故反演 |
| 順序控制 | 故障錄波分析與處理 |
| 站域控制 | 保護故障簡報 |
| —仲化五防操作票 | 歷史信息檢索 |
| 電壓無功優化控制（VQC） | 報表管理與打印 |
| 小電流授地選線 | 告警直傳 |
主要技術指標
| 系統性能指標 | ||
|---|---|---|
| 1 | 全站 SOE 分辨率 | ≤1ms |
| 2 | 動態畫面調出響應更新時間 | ≤2s |
| 3 | 畫面實時數據刷新周期 | ≤5s（可調） |
| 4 | 現場遙信變位到操作員工作站顯示 | ≤1s |
| 5 | 現場遙測變化到操作員工作站顯示 | ≤2s |
| 6 | 控制命令從生成到輸出的時間 | ≤1s |
| 7 | 控制操作正確率 | 100% |
| 8 | 遙控動作成功率 | 100% |
| 9 | 事故時遙信年正確動作率 | ≥99.99% |
| 10 | 系統可用率 | ≥99.99% |
| 11 | 平均無故障工作時間（MTBF） | ≥30000h |
| 12 | CPU 平均負荷率 | 正常時（任意 30min 內）≤30% |
| 電力系統故障（10s 內）≤50% | ||
| 13 | 網絡平均負荷率 | 電網正常情況下局域網負載≤20% |
| 電力系統故障（10s 內）≤50% | ||
| 14 | 歷史數據保存間隔 | 可調 |
| 15 | 歷史數據存儲時間 | ≥3 年 |
| 16 | 主備機切換時間 | ≤30s（可調） |
| 站內通信連接 | ||
| 1 | 站控層主機與工作站 | 廠站自動化系統內，主機與工作站之間采用雙100M 以 太網 |
| 2 | 站控層主機與間隔層設備 | 站控層主機與間隔層設備之間采用雙 10M/100M 以太網 |
| 電源要求 | ||
| 1 | 額定電壓 | 交流 220V 或交流 110V |
| 2 | 允許偏差 | -15%~+10% |
| 3 | 紋波系數 | 不大于 5% |
| 4 | 頻率 | 50Hz，允許偏差-5%~+5% |
| 5 | UPS 電源 | 站內應配置不間斷電源（UPS）或逆變電源，其中 UPS 維持系統正常工作時間 1~2 小時 |
